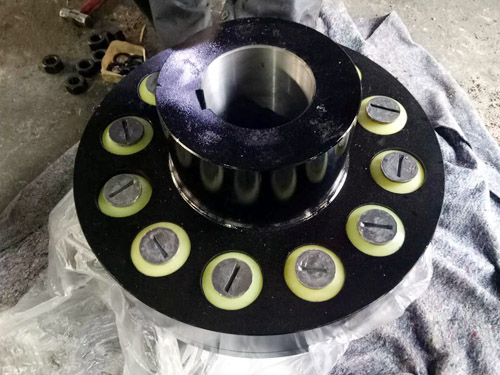

弹性柱销联轴器的固定方式有哪些?

2021-01-13 17:01:04

弹性柱销联轴器zui大的作用就是联接两轴(有时也联接轴和其他回转零件),使两轴共同回转以传递运动和转矩,实现轴与轴之间的联接、分离,从而实现动力的传递和中断。它具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。


今天,小编来介绍一下弹性柱销联轴器的几种固定方式:

1.弹性联轴器定位螺丝固定

两个定位螺丝间隙90º对所固定的轴进行锁紧,传统的固定方式,由于螺丝的前端与轴心接触,可能会造成轴心的损伤或拆卸困难。

2.夹紧螺丝固定

利用内六角螺栓拧紧的力量,使狭缝收缩,而将轴心紧紧夹持住。这种方式固定及拆卸方便,而且不会造成轴心的损坏,是一种很常用的固定方式。

3.键槽型固定

适合高扭矩的传动,为防止轴向滑动,通常与定位螺丝固定和夹紧螺丝固定并用。

4.d字孔固定

通常情况下,如果电机的轴是成d字型,如果定位螺丝无法固定的情况下,可以将联轴器的孔处理成对应电机轴大小的d型孔,配合定位螺丝固定,就不用担心打滑了。

5.胀紧套固定

通过拧紧联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定,适用于一些扭力大的步进电机和伺服电机的联结固定,如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器等。
